製品の説明

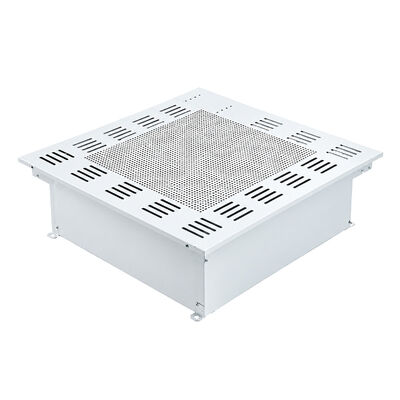

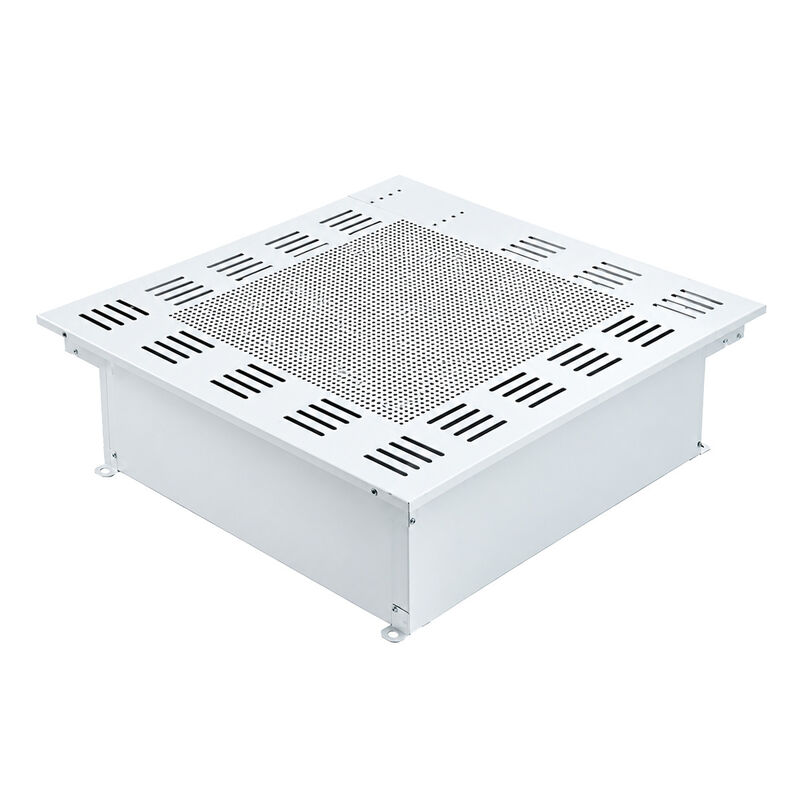

液体トロー付HEPAベント - 化学/食品工場向けヘビーデューティー密閉型給気
ツールフリーで設置可能な730×730×480mmの液体トロー付HEPAベント。化学処理およびUSDA認証の食品施設向けに、極端な温度（-40℃～120℃）に耐えます。
|
パラメータ名 |
値 |
|
本体材質 |
高品質冷間圧延鋼板（ベーク塗装） |
|
ディフューザープレート材質 |
304ステンレス鋼 |
|
エアインレットフランジ |
320×250 mm（ベーク塗装冷間圧延鋼板） |
|
液体タンクHEPAフィルター |
670×670×93 mm |
|
本体寸法 |
730×730×480 mm |
|
天井開口部 |
740×740 mm |
|
ディフューザープレート寸法 |
774×774×15 mm |
|
吊り上げリング穴 |
φ12 mm（ベーク塗装冷間圧延鋼板） |
|
設置機構 |
伸縮式スプリングピン + ØBドッキング穴（ツールフリー） |
主な特徴
1. 高度な液体トロー密閉構造
670×670×93 mm HEPAフィルターとデュアルチャンネルシリコン製トローにより、漏れ率≤0.003%（IEST-RP-CC034認証）を実現。
自己水平調整シーラントが±1.5mmの天井の不均一性に対応します。
2. 耐薬品性構造
304ステンレス鋼製ディフューザーは、塩素含有環境でのピッティング腐食に耐性があります（ASTM G48準拠試験済み）。
ベーク塗装コーティングは、pH 0.5～13の化学薬品の飛沫に耐性があります。
3. ラピッドデプロイメントシステム
伸縮式スプリングピンにより、ツール不要で60秒未満の設置が可能で、cGMPクリーンルームプロトコルに準拠しています。
事前に位置合わせされたØB穴により、ディフューザー取り付け時のネジ調整が不要になります。
4. 高密度気流最適化
730×730×480 mmのコンパクトな本体で、最大20m²の施設向けに1800～2200 CMHの気流を提供します。
空力設計のディフューザーにより、標準モデルと比較して乱気流を40%削減します。
5. 衛生基準準拠
乳製品工場向けのEHEDGモジュール32およびトレーサブル設置向けのFDA 21 CFRパート11に準拠しています。
適用シナリオ
医薬品アイソレーター：無菌充填ラインでの過酸化水素（VHP）蒸気との互換性。
化学反応器：触媒製造チャンバーでのHClヒューム抽出。
魚介類冷凍工場：-40℃のブラインブラスト冷凍庫での耐塩水噴霧性。
電気めっき施設：装飾めっきブースでのクロム酸ミスト封じ込め。
栄養補助食品包装：プロバイオティクス封入スイート向けの衛生的な気流。
よくある質問 1:
Q: 730×730×480ベントは、バイオリアクターでの頻繁なCIP/SIPサイクルに耐えられますか？
A: はい、316Lステンレス鋼部品とFDAグレードのシールは、130℃での150回以上の蒸気滅菌サイクルに耐えます。
よくある質問 2:
Q: ツールフリー設計は、フィルター交換中の粒子飛散をどのように防ぎますか？
A: スプリング式のピンによりネジ山が不要になり、金属同士の摩擦が92%削減されます（ISO 14644-5検証済み）。
よくある質問 3:
Q: このユニットは、溶剤蒸気ゾーンで防爆仕様ですか？
A: ATEXゾーン2認証と帯電防止コーティングにより、VOC含有環境での火花着火を防ぎます。
