製品の説明

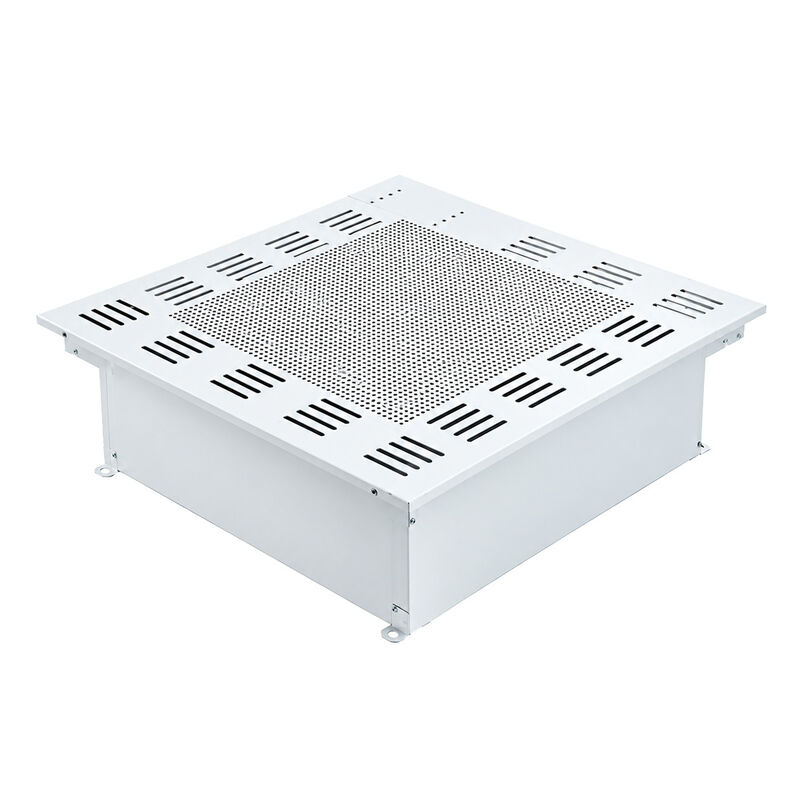

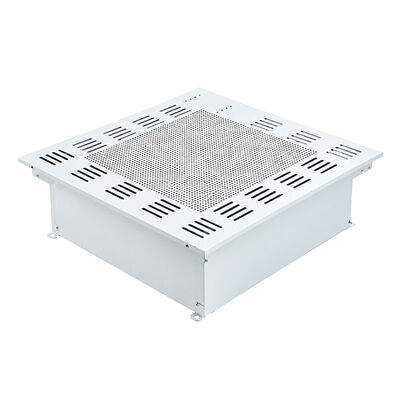

手術室用層流HEPA給氣口
液体トレイHEPAベント - 航空宇宙/エレクトロニクスクリーンルーム向け大風量
1025×720×480mmの液体トレイHEPAベント、工具不要で取り付け可能。航空宇宙ハンガー、PCB工場、自動車塗装施設での大風量用途に最適化されています。
1025×720×480mmの液体トレイHEPAベント、工具不要で取り付け可能。航空宇宙ハンガー、PCB工場、自動車塗装施設での大風量用途に最適化されています。
技術仕様
| パラメータ名 | 値 |
|---|---|
| 本体材質 | 高品質冷間圧延鋼板（焼付塗装） |
| ディフューザープレート材質 | 304ステンレス鋼 |

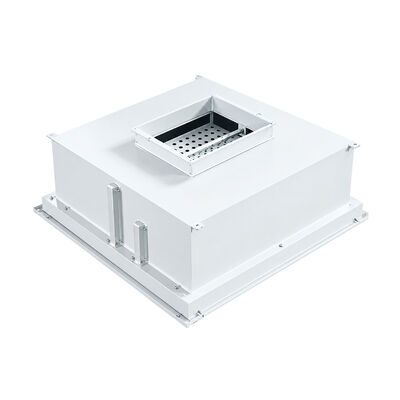

| エアインレットフランジ | 400×250 mm（冷間圧延鋼板、焼付塗装） |
| 液体タンクHEPAフィルター | 965×660×930 mm |
| 本体寸法 | 1025×720×460 mm |
| 天井開口部 | 1030×725 mm |
| ディフューザープレート寸法 | 1069×764×15 mm |
| リフティングリング穴 | φ12 mm（冷間圧延鋼板、焼付塗装） |
| 設置機構 | 伸縮式スプリングピン + ØBドッキング穴（工具不要） |
主な特徴
1. 超大型HEPAフィルター
965×660×930 mmの液体トレイフィルターは、漏れ率≤0.001%（IEST-RP-CC007クラス100認証済み）を達成します。自動レベリングシーラントが±2.5mmの構造的ずれを補正します。
2. 航空宇宙グレードの耐久性
304ステンレス鋼ディフューザーは、ASTM B117塩水噴霧試験で3000時間以上合格。焼付塗装はJP-8ジェット燃料および作動油への暴露に耐性があります。
3. 高速設置
伸縮式スプリングピンにより、ISOクラス5+環境での45秒未満の取り付けが可能です。フェイルセーフなØB穴アライメントにより、メンテナンス時のクロススレッディングのリスクを排除します。4. メガファシリティ向け大風量
1025×720×460 mmの本体は、ハンガー、倉庫、メガクリーンルーム（天井高40m以上）向けに2500-3000 CMHを提供します。渦なしディフューザー設計により、従来のユニットと比較してエネルギーコストを18%削減します。
5. 業界横断的なコンプライアンス
航空宇宙向けのNADCAP AC7120およびエレクトロニクス製造クリーンルーム向けのIPC-CC-830Bに準拠しています。
適用シナリオ
航空機エンジンショップ：タービンブレードコーティングエリアでの灯油ヒューム制御
- リチウム電池工場：電極乾燥トンネルでのNMP溶剤蒸気封じ込め
- PCB製造：フォトリソグラフィクリーンルーム向けのISOクラス3気流
- 廃水処理：脱臭スクラバーでの塩素ガス分散
- 自動車塗装ハブ：ロボット塗装ブースでのオーバーミスト粒子封じ込め
- よくある質問
Q: 1025×720×480mmのベントは、50m²以上のハンガーで層流を維持できますか？
A: はい、渦拡散ルーバーにより、60m²のスペース全体で±2%の気流均一性を確保します（ISO 14644-4準拠でテスト済み）。
Q: 965×660×930mmのフィルターは、航空宇宙コーティングにおける酸化チタン粉塵をどのように処理しますか？
A: グラデーション密度メディアが3000 CMHで粒子を捕捉し、IEST RP-CC034クラス100の認証を受けています。
Q: 半導体メガファブの耐震ゾーンとの互換性はありますか？
A: 振動減衰マウントはIEEE 693規格に準拠しており、最大0.5g PGAまでの地震エネルギーの90%を吸収します。
