製品の説明

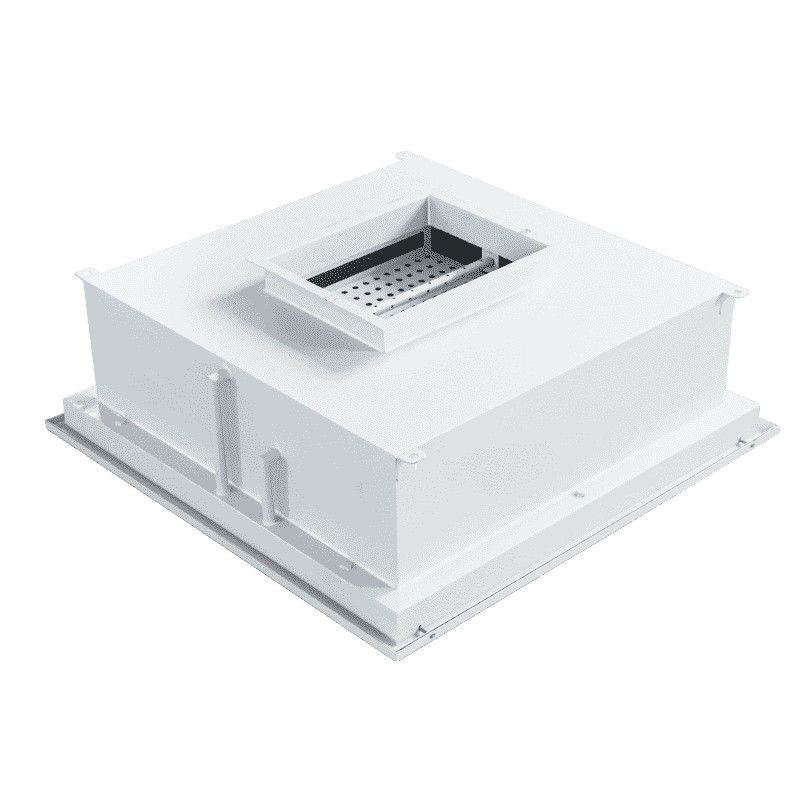

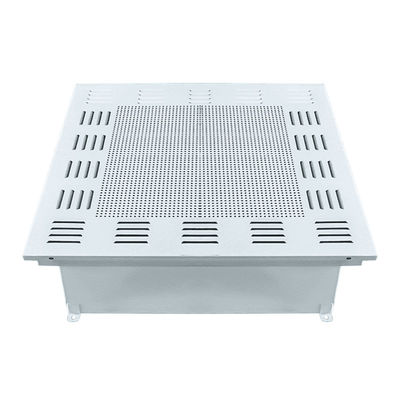

液体溝 HEPA 換気口 - 航空宇宙/電子機器のクリーンルームのための高容量空気の流れ
1025×720×480液体槽HEPA換気口 ツールフリーインストール.航空宇宙ハンガー,PCB工場,自動車塗料施設の高容量の空気流のために設計されています.
|
パラメータ名 |
価値 |
|
主体材料 |
高品質の冷たいプレートで焼物漆 |
|
ディフューザープレートの材料 |
鉄鋼 304 |
|

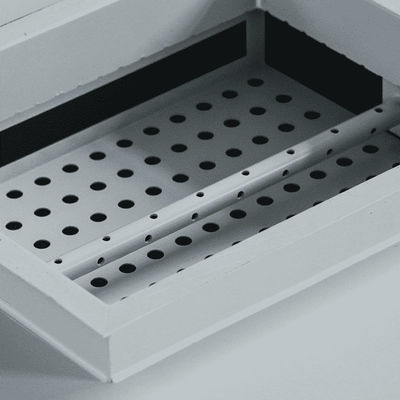

空気入口フレンズ |
400×250mm (冷たいプレートで焼物漆) |
|
液体タンク HEPAフィルター |
965×660×930mm |
|
身体の寸法 |
1025×720×460mm |
|
天井の開口 |
1030×725mm |
|

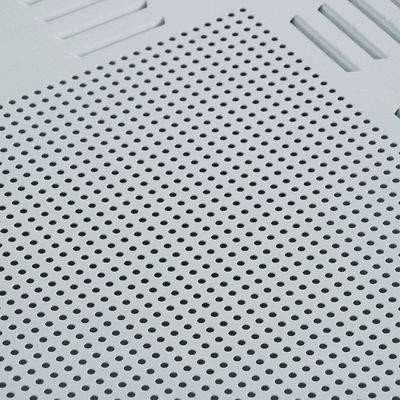

ディフューザープレートの寸法 |
1069×764×15mm |
|
リフティングリングホール |
φ12 mm (焼焼漆付きの冷たいプレート) |
|
設置メカニズム |
望遠鏡式スプリングピン + ØBドッキングホール (ツールなし) |
主要 な 特徴
1超大型HEPAフィルタリング
965×660×930mmの液体槽フィルタでは ≤0.001%の漏れが達成される (IEST-RP-CC007クラス100が検証されている).
自動平準化密封剤は, ±2.5mmの構造の不整列を補償する.
2航空宇宙級耐久性
304ステンレスステールディフューザーは,ASTM B117塩噴霧試験を3000時間以上通過します.
焼物漆は JP-8 ジェット燃料と液体への接触に耐える
3高速装置
望遠鏡式スプリングピンは,ISOクラス5+環境で<45秒の設置を可能にします.
欠陥のない ØB 穴の配置により,保守中にクロススレッドリスクは排除されます.
4メガ施設の空気流
1025×720×460mmのボディは,ハンガー,倉庫,メガクリーンルーム (40m+天井) のために2500~3000CMHを提供します.
渦のないディフューザーの設計は 従来の装置と比較して 18% エネルギーコストを削減します
5業界間でのコンプライアンス
航空宇宙のためのNADCAP AC7120と電子機器製造のクリーンルームのためのIPC-CC-830Bを満たす.
応用シナリオ
航空機エンジン工場: タービンブレードコーティングエリアのケロシン煙の制御
リチウム電池発電所電子乾燥トンネルにおけるNMP溶媒蒸気収納
PCBの製造: ISOクラス3 フォトリトグラフィーのクリーンルームの空気流.
廃水処理: 臭いを抑制するスクローバーにおける塩素ガス分散
自動車用塗料ハブ: ロボット式スプレーブーツのオーバースプレー粒子の封じ込め
FAQ 1 について
Q: 1025×720×480の換気口は 50m2以上のハンガーで 流通を維持できるのか?
A: はい,渦を散布するラバーは,60m2のスペースで ±2%の空気流の均一性を確保します (ISO 14644-4でテストされています).
FAQ2 について
Q: 965×660×930のフィルターは 航空宇宙のコーティングに含まれるチタン酸化物粉を どう処理するのですか?
A: グラディアント密度のメディアは,IEST RP-CC034 クラス100に準拠して認定された3000CMHで0.3μmの粒子の99.995%を捕獲する.
FAQ3 について
Q: 構造は半導体メガファブリックの 地震地帯と互換性がありますか?
A: 振動抑制マウントは IEEE 693 規格を満たし,0. 5g PGA までの地震エネルギーの 90%を吸収します.
