詳細情報 |
|||
| カスタムメイド: | サポート | 証明: | ISO,CE,UL,RoHS |
|---|---|---|---|
製品の説明
BFU ボトムアクセス FFU |メンテナンスが容易なHEPAシステム

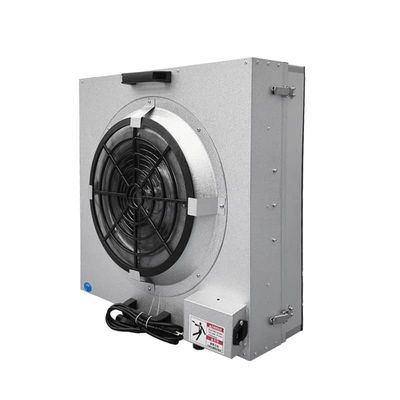

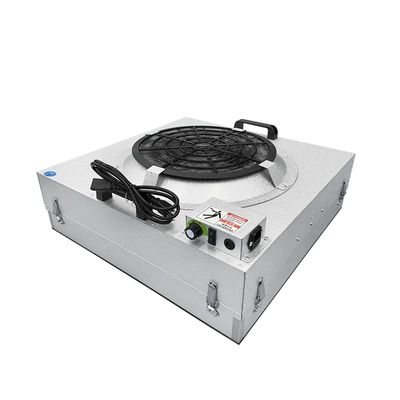

BFU ボトムアクセス FFU 620X620X350 は、病院の手術室、マイクロエレクトロニクス組立ライン、ISO クラス 4 ～ 6 クリーン ゾーンなどの高周波フィルター交換環境向けに特別に設計された、画期的なボトムアクセス パネル設計によりクリーンルームのメンテナンスに革命をもたらします。 620x620x350mm のコンパクトな設置面積は、スペースに制約のある天井にシームレスに統合され、超低乱流で 360 m3/h の気流を実現します。
技術仕様
| 材料 | ボックス: 亜鉛メッキアルミニウム板。ディフューザー：焼付塗装コールドプレート |
| ファンシステム | MRJH®モーター+金属インペラ |
| 対気速度 | 0.45-0.75 m/s ±3% (3 段階の速度調整可能) |
| 騒音レベル | 46-55 dB ±5 dB (フィルター下 1.5 m での静的テスト) |
| 電源 | 220V/50Hz、定格電力：150W-190W±5W |
| 振動 | ≤5μmピーク |
| フランジ接続 | オプションのD=25mm |
| 開口部サイズ | カラー鋼板：625×625mm |
| サイズ | 1175×1175×215(mm) |
| 認証 | ISO 14644-1、ISO 9001、CE |
性能比較
| パラメータ/機能 | 当社の製品 | 市場平均 | 利点 |
|---|---|---|---|
| フィルタープリーツ数 | 315プリーツ | 260プリーツ | 濾過面積が大きくなり、濾過効率とダスト保持能力が向上します。 |
| HEPAフィルター | - | - | 濾材の厚みが増すことで濾過効果と寿命が向上します |
| プリーツの高さ | 50mm | 38mm | 濾材を厚くすることで濾過性能と寿命が向上します |
| 保護メッシュブランド | 高品質9Nブランド | ジェネリックブランド | 優れたサポートと保護、構造の安定性を確保 |
| フレームの厚さ | 1.0mm | 0.7mm | より強力なフレームにより耐久性が向上し、変形のリスクが軽減されます。 |
| ポッティングプロセスと材料 | バッチあたり 50 ユニット、Fuming AB 接着剤、CNY 400k ポッティングマシンで生産 | 標準プロセス | しっかりとした均一なシールにより漏れを防ぎ、信頼性の高い濾過を保証します。 |
| 平均気流速度 | 0.8m/秒 | 0.65m/秒 | より低い抵抗でより高いエアフロー容量を実現し、システム効率を向上させます。 |
| モーター | 防水 | 非防水 | 多様な環境下での安全性と信頼性の向上 |
主な特長
- 耐久性のある構造: 焼付塗装ディフューザーを備えた亜鉛メッキアルミニウムボックスにより、耐食性と寿命が保証されます。
- 効率的なファン システム: MRJH® モーターと金属製インペラの組み合わせにより、安定したエアフローと超低騒音を実現します。
- 精密エアフロー制御: 柔軟なクリーンルーム要件に対応する 3 段階の速度調整可能な風速 (0.45 ～ 0.75 m/s ±3%)
- 濾過：非隔壁HEPAフィルターにより優れた性能を実現

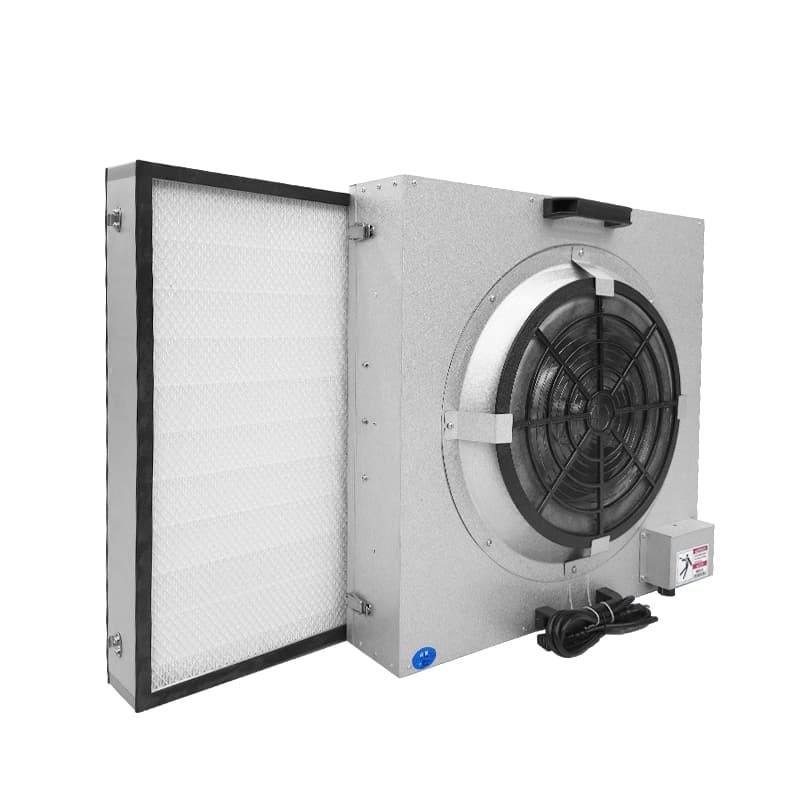

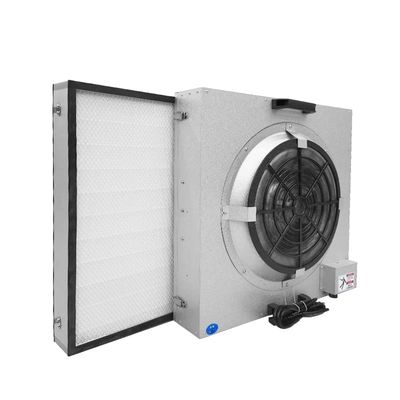

- 底部取り外し可能なデザイン: メンテナンスとフィルター交換を簡素化します。
- オプションの接続: システム統合のためのフランジ接続 (D=25mm) およびグループ制御モジュールをサポート
- 低ノイズ: フィルターの下 1.5m で 46 ～ 55 dB (±5 dB) の動作を実現するように設計されています。
アプリケーションシナリオ
製薬、エレクトロニクス、バイオテクノロジー施設におけるクリーンルームの空気浄化。
正確なエアフロー制御を備えた ISO 認定のろ過が必要な製造ゾーン。
モジュール式設置（フランジ互換性）と容易なメンテナンスが必要な施設。
よくある質問
ボトムアクセス設計により、手術室などの無菌環境での HEPA フィルターのメンテナンスがどのように簡素化されるのでしょうか?
工具不要のボトムローディング機構により、ユニットを分解したり層流を妨げたりすることなく、一人でフィルターを交換できます。これは、手術やマイクロエレクトロニクスの生産中に ISO クラス 5 の条件を維持するために重要です。
この FFU が半導体計測などの振動に敏感なアプリケーションに適している理由は何ですか?
G2.5 ダイナミック バランスと振動レベルのブラシレス DC モーターを搭載しており、50dB 未満で動作しながら、敏感な機器 (電子顕微鏡やリソグラフィー ツールなど) との干渉を排除します。
コンパクトな 575x575x250mm のフレームは既存のクリーンルーム グリッドと統合できますか?
はい、サポートしています:
- 標準の 2'x2' T バー天井用のドロップイン設置
- 粒子漏れを防ぐフランジレスシール
- ISO 14644-1 再認証用のオプションの 1200x600mm アダプター
