製品の説明

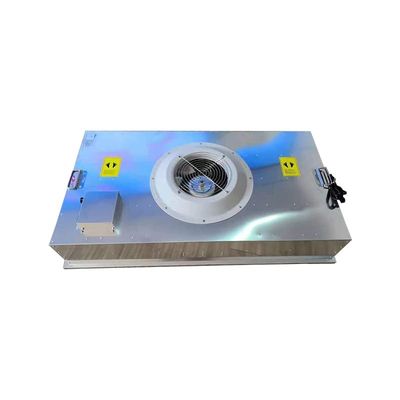

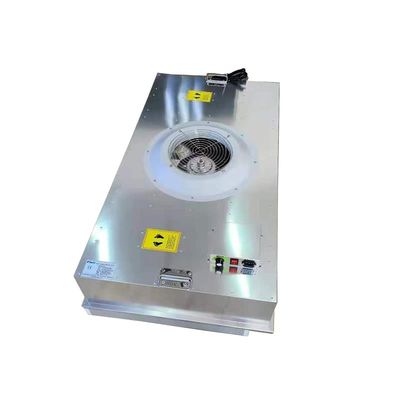

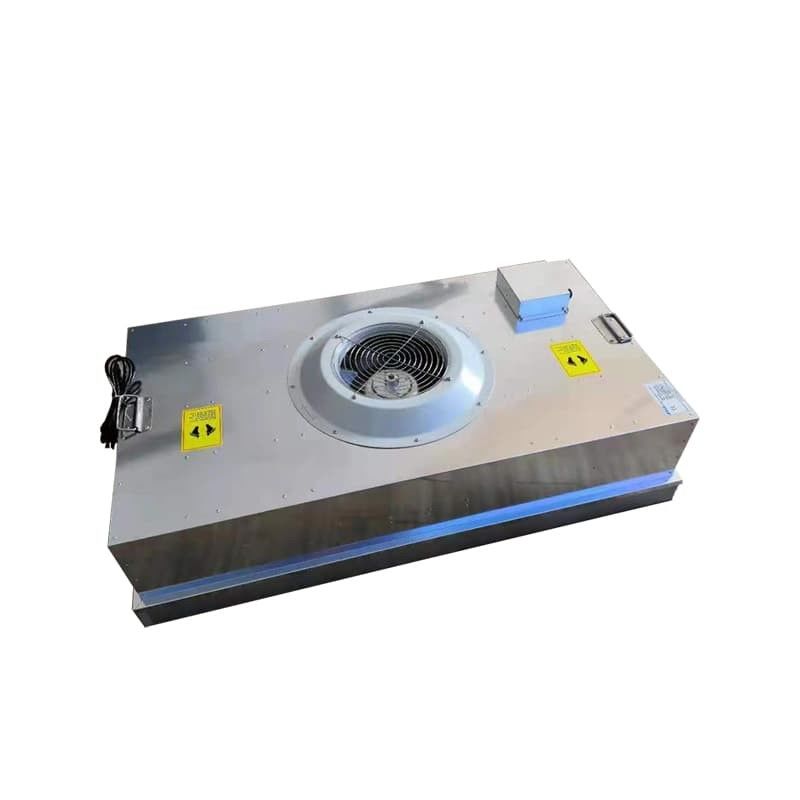

BFUボトムアクセスFFU | ISOクリーンルーム用大容量HEPAろ過システム | 工具不要のフィルター交換と省エネ
BFUボトムアクセスFFU 1220X620X350は、製薬製造、バイオテクノロジー、精密電子機器などの業界のISOクラス3〜6クリーンルーム向けに設計された、高性能で大容量のファンフィルターユニットです。革新的なボトムアクセス設計を採用しており、このFFUは、迅速かつ工具不要のHEPAフィルター交換を可能にし、メンテナンスのダウンタイムと人件費を大幅に削減します。
技術パラメータ
| パラメータ名 | 値 |
|---|---|
| 材質 | ボックス：亜鉛メッキアルミニウムプレート; ディフューザー：焼付塗装冷間圧延鋼板 |
| ファンシステム | MRJHモーター+金属インペラー |
| ろ過 | アルミフレームHEPAフィルター（1170 * 570 * 69）、効率：99.99％@0.3μm（H13） |
| 風速 | 0.45〜0.75 m/s ±3％（3段階調整可能） |
| 騒音レベル | 46〜55 dB ±5 dB（フィルター下1.5mでの静的テスト） |
| 電源 | 220V/50Hz、定格電力：150W〜190W ±5W |
| フランジ接続 | オプションD = 350mm |
| 開口サイズ | カラー鋼板：1225 * 625 mm |
| 振動 | ≤5μmピーク |
| サイズ | 1220X620X350（mm） |
| 認証 | ISO 14644-1、ISO 9001、CE |
製品の利点比較
| パラメータ/機能 | 当社の製品 | 市場平均 | 利点 |
|---|---|---|---|
| H13フィルタープリーツ数 | 315プリーツ | 260プリーツ | ろ過面積が広く、ろ過効率と集塵容量が向上しています。 |
| HEPAフィルター | - | - | ろ過媒体の厚さを増やすことで、ろ過効果と寿命が向上します。 |
| プリーツの高さ | 50 mm | 38 mm | より厚いろ過媒体により、ろ過性能と寿命が向上します。 |
| 保護メッシュブランド | 高品質9Nブランド | ジェネリックブランド | 優れたサポートと保護により、構造的安定性が確保されます。 |
| フレームの厚さ | 1.0 mm | 0.7 mm | より強力なフレームにより、耐久性が向上し、変形のリスクが軽減されます。 |
| ポッティングプロセスと材料 | 1バッチあたり50ユニット、フュームAB接着剤、CNY 400kポッティングマシンで製造 | 標準プロセス | 密閉され、均一なシーリングにより、漏れを防ぎ、信頼性の高いろ過を保証します。 |
| 平均風速 | 0.8 m/s | 0.65 m/s | 抵抗が低く、より高い風量容量により、システムの効率が向上します。 |
| モーター | 防水 | 非防水 | さまざまな環境での安全性と信頼性の向上。 |
主な特徴
- 耐久性のある構造： 焼付塗装ディフューザーを備えた亜鉛メッキアルミニウムボックスにより、耐食性と長寿命が保証されます。
- 効率的なファンシステム： 金属インペラーと組み合わせたMRJHモーターは、安定した気流と超低ノイズを実現します。
- 精密な気流制御： クリーンルームの要件に合わせて、3段階の風速調整（0.45〜0.75 m/s ±3％）が可能です。
- H13ろ過： 非分割HEPAフィルターは、0.3μmの粒子で99.99％の効率を達成します。
- ボトムデタッチャブル設計： メンテナンスとフィルター交換を簡素化します。
- 大フランジ互換性： モジュールシステム統合用のフランジ接続（D = 350mm）をサポートします。
- 低ノイズ： フィルター下1.5mで46〜55 dB（±5 dB）の動作を実現するように設計されています。
アプリケーションシナリオ
- 製薬、電子機器、バイオテクノロジー施設におけるクリーンルームの空気清浄。
- 精密な気流制御を備えたISO認定H13ろ過を必要とする製造ゾーン。
- 大規模なモジュール設置（350mmフランジ互換性）と容易なメンテナンスを必要とする施設。
よくある質問
1、Q：BFUボトムアクセスFFUがISOクラス3〜6クリーンルームに最適なのはなぜですか？
A：このFFUは、大容量HEPAろ過（H13/H14、99.95〜99.995％@0.3μm）と1220x620mmの気流フットプリントを組み合わせることで、製薬および半導体施設で均一なISO準拠を保証します。ボトムアクセス設計により、層流を乱すことなくメンテナンスが可能であり、高クリーン度ゾーンには不可欠です。
2、Q：工具不要のフィルター交換はどのように機能し、時間の節約になりますか？
A：特許取得済みのボトムアクセスパネルにより、天井の分解が不要になります。5分未満でフィルターを交換できます（従来のFFUでは30分以上）。これにより、人件費が60％削減されます。スライドロック機構により、メンテナンス後の気密再シールが保証されます。
3、Q：この省エネFFUは、既存のクリーンルームHVACシステムと統合できますか？
A：はい、ECモーターのModbus RTU/PROFINET互換性により、シームレスなBMS統合が可能です。リアルタイムの気流調整により、ISO気流速度基準（0.45 m/s ±10％）を維持しながら、エネルギー使用量を30％削減します。
