製品の説明

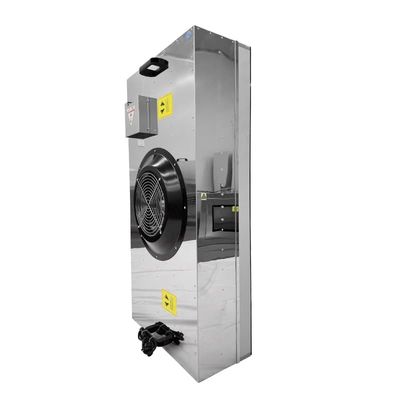

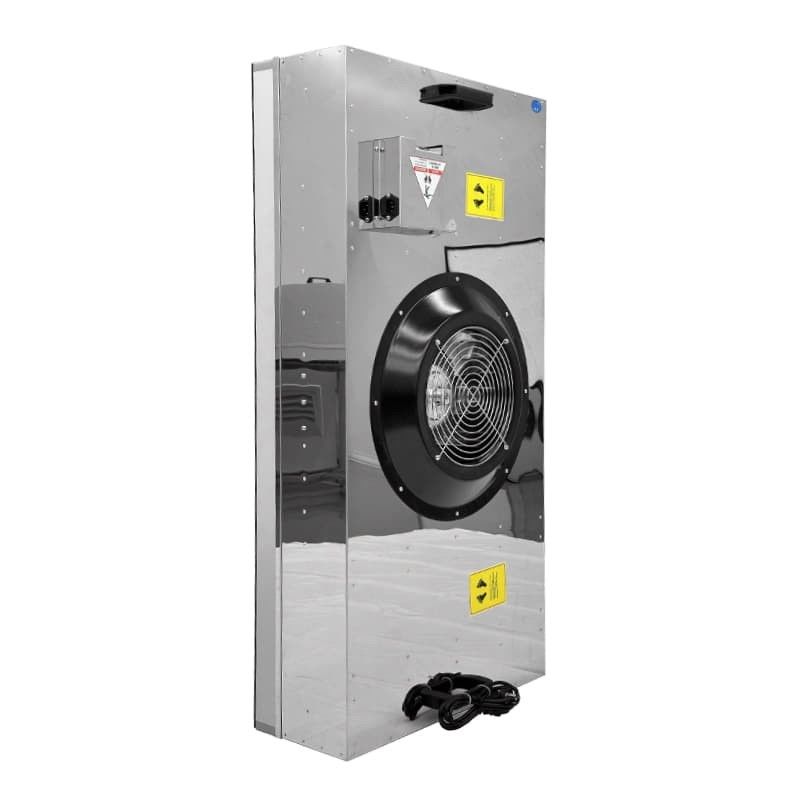

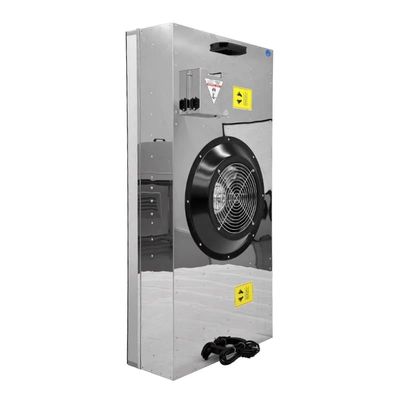

BFU 底部アクセス FFU 超大型HEPAエアフローシステム ISO 4-8 クリーンルーム ツールフリーフィルター交換と超低振動
BFU Bottom-Access FFU 1220X620X450は 業界初の450mm超深のシャシーで クリーンルーム空気のフィルタリングを再定義します半導体工場のような最大限の粒子制御を必要とする重要な環境のために設計されたバイオテクノロジーGMP施設と航空宇宙クリーンルーム
| パラメータ名 | 価値 |
|---|---|
| 材料 | 箱: 振付アルミプレート; ディフューザー: 焼いた塗料の冷たいプレート |
| 扇風機システム | MRJHモーター + 鉄の輪 |

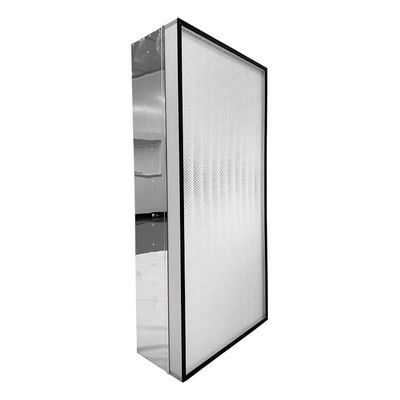

| フィルタリング | アルミフレームHEPAフィルター (1170×570×69) 効率: 99.99% @0.3μm (H13) |
| 飛行速度 | 0.45・0.75 m/s ±3% (三速調節可能) |
| 定数空気の容量 | 1500 m3/h |
| 騒音レベル | フィルターの下の1.5mで静的試験 (4655 dB ±5 dB) |
| 電源 | 220V/50Hz 定位電源: 170W/200W ±5W |
| フレンズ接続 | 選択可能 D=350mm |
| オープニングサイズ | 色鋼板: 1225×625mm |
| サイズ | 1220×620×450 mm |
| 認証 | ISO 14644-1,ISO 9001,CE |
| パラメータ/特徴 | 私たちの製品 | 市場平均 | 利点 |
|---|---|---|---|
| H13 フィルター プレート数 | 315 折りたたみ | 260 折りたたみ | フィルタリング効率と粉塵保持能力を向上させる. |
| HEPAフィルター | - | - | フィルタリングメディアの厚さが増えると,フィルタリングの効果と寿命が向上します. |
| 折りたたみの高さ | 50mm | 38mm | 厚いフィルタリングメディアは,フィルタリング性能と寿命を改善します. |
| 保護網のブランド | 高品質の9Nブランド | 一般ブランド | 優れたサポートと保護により 構造の安定性を保証します |
| フレーム厚さ | 1.0 mm | 0.7mm | 耐久性が向上し,変形リスクが軽減されるため,より強いフレーム. |
| パット 処理 材料 | セットあたり50個,Fuming AB接着剤,CNY 400kのポット機で製造 | 標準プロセス | 密着し 均質な密封は漏れを防ぎ 信頼性の高い過濾を保証します |
| 平均気流速 | 0.8 m/s | 0.65 m/s | 抵抗が低く システム効率が向上します |
| モーター | 防水性 | 防水性 | 多様な環境での安全性と信頼性が向上します |
主要 な 特徴
耐久性 耐腐り性 耐久性 を 保てる 焼いた 塗料 拡散 器 を 備えた 振付 型 アルミ 箱
高性能扇風機システム: 頑丈な鉄回転器のMRJHモーターは安定した空気流と強化耐久性を提供します.
精密な空気流量制御:柔軟なクリーンルーム要件のために3速調整可能な風速 (0.45~0.75 m/s ±3%)
H13 フィルタリング: 隔離のないHEPAフィルタは,0.3μmの粒子で99.99%の効率を達成する.
高容量空気流量:効率的なクリーンルーム換気のために 1500 m3/h の気体量

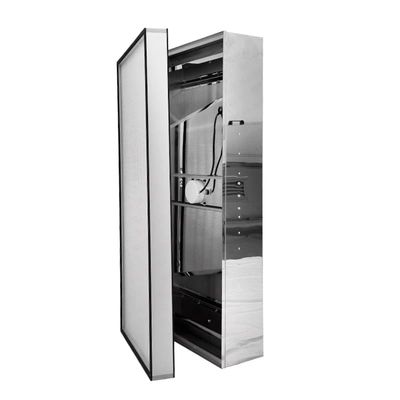

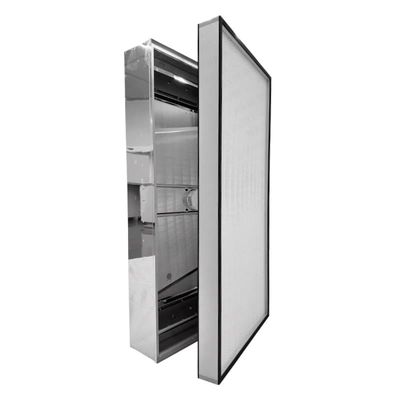

底から取り外せるデザイン: メンテナンスとフィルターの交換を簡素化します.
大型フレンズ互換性:モジュラーシステム統合のためのフレンズ接続 (D=350mm) をサポートする.
低騒音:フィルターの下1.5mで46~55dB (±5dB) の動作のために設計されている.
応用シナリオ
- 医薬品,電子機器,バイオテクノロジー施設のクリーンルーム空気の浄化
- 精密な空気流量制御を伴うISO認証のH13フィルタリングを必要とする製造区域
- 大規模なモジュール式設置 (350mm フレンズ互換性) と大気循環を必要とする施設
よくある質問
1なぜISO4-8クリーンルームでは1220×620mmのサイズが重要なのか?
A: BFU FFU の拡張カバーエリアにより 必要なユニットは 35% 減少し,クリーンルームの天井全体で 0.45m/s ± 3% の空気流の均一性を維持します.半導体や製薬施設の標準的なクリーンルームグリッドレイアウトにマッチするように設計されています小規模なFFUが作り出すカバーギャップをなくす.
2Q: ツールなしのフィルター交換システムが クリーンルームの運営をどのように改善するでしょうか?
A: 特許を取得した磁気密封メカニズムは,従来のシステムより8倍速く,ツールなしで90秒以内に完全なHEPA/ULPAフィルター交換を可能にします.メンテナンスの間における粒子の放出量の97% フィルター交換のためのクリーンルームのダウンタイムの85% メンテナンスの後に技術者の再認証が必要です
3Q: 高度な製造に必要な 低振動システムとは?
A: 活性振動消去システムは<0.1μm/sの振動レベルを維持します (標準FFUよりも10倍良い) これは,次のために重要です. EUV lithography equipment (prevents mask misalignment) Electron microscopy (ensures imaging accuracy) Quantum computing labs (maintains qubit stability) Our system continuously monitors and adjusts 200x/second using piezoelectric actuators.
