詳細情報 |
|||
| 外形寸法: | W800 × D690 × H1600 (ミリメートル) | 空気シャワーのエリア: | W600 × D600 × H600 (ミリメートル) |
|---|---|---|---|
| カスタムメイド: | サポート | 証明: | ISO,CE,UL,RoHS |
| ハイライト: | ATEX準拠防爆パスボックス,GMP製薬ラミナーフロー移送窓,ISOクラス5ステンレススチールパススルー |
||
製品の説明

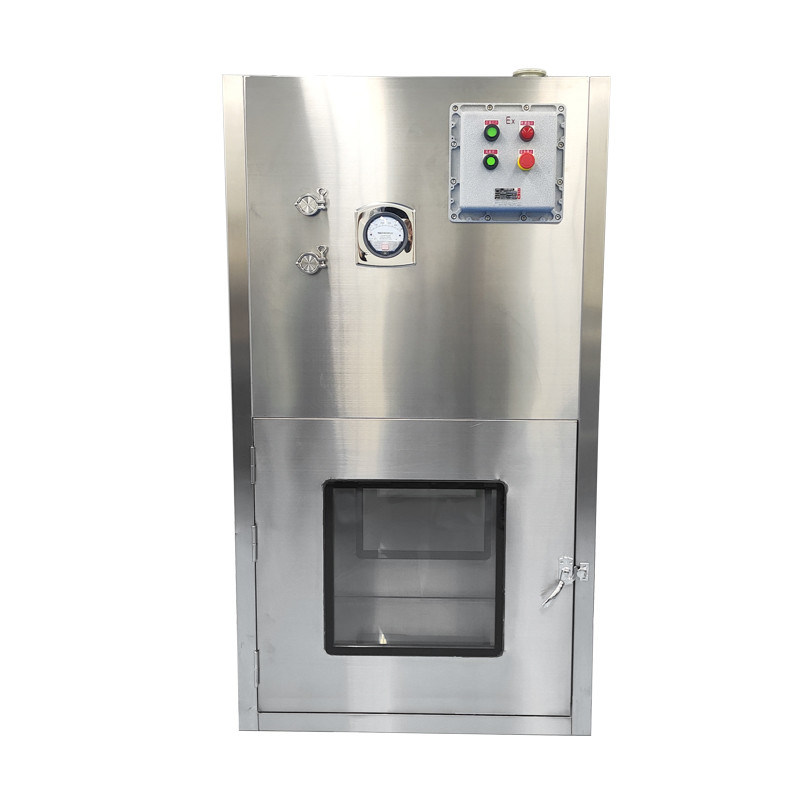

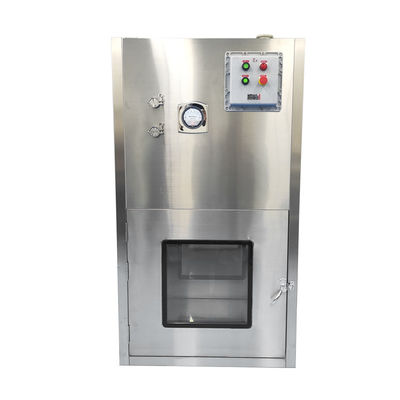

防爆層流移送窓浄化 | GMP 医薬品および化学品の安全なパススルー
防爆層流移送ウィンドウは、爆発性雰囲気や高清浄度環境で安全に材料を移送できるように設計された安全性が重要な汚染制御システムです。化学、製薬、食品、エレクトロニクス、精密機械、航空宇宙産業向けに設計されており、ATEX 準拠の防爆構造と ISO クラス 5 の層流空気浄化を組み合わせています。フル 304 ステンレス鋼ボディ、一体型 DOP テスト ポート、デュアル インターロック システムを備えており、揮発性ゾーンでの発火リスクを軽減しながら、GMP、VHP、無塵クリーンルームでの安全で無菌の移送を保証します。
| パラメータ名 | パラメータ |
|---|---|
| 材料 | 304 ステンレス鋼 (フルボディ) |
| 窓のデザイン | 防爆ランプ＋層流方式＋DOP検出ポート |
| インターロックシステム | 機械的・電子的連動 |
| 点灯 | 防爆ランプ |
| ドアハンドル | ステンレス製クランプハンドル |
| 全体の寸法 | W800×D690×H1600(mm) |
| 電源 | 220V/50Hz |
| 定格電力 | 380W |
| 風速 | 0.3～0.75m/秒 |
| 騒音レベル | 55-65±5dB |
| 防爆構造 | 防爆電気箱、パイプ、ランプ。防爆処理を施した内部配線 |
主な特長
- ATEX 準拠の防爆:防爆電気部品 (ボックス、パイプ、ランプ) と耐火花性内部配線が装備されており、ゾーン 1/21 危険区域での使用が認定されています。
- ISO クラス 5 層流気流:0.35 ～ 0.75 m/s の一方向の気流により粒子保持効率が達成され、前面アクセス ポートを介した DOP テストによって検証されています。
- 産業グレードの耐久性:フル 304 ステンレス鋼構造は腐食、化学薬品、機械的ストレスに耐え、化学工場や製薬研究所などの過酷な環境でも長寿命を保証します。
- ノイズを最適化した動作:騒音に敏感なクリーンルームや研究室での混乱を最小限に抑えるために、騒音レベルを 55 ～ 65 dB (±5 dB) に維持します。
- 二重安全インターロック:機械的/電子的インターロックにより、ドアが同時に開くことがなくなり、相互汚染が排除され、揮発性物質の移送中のオペレーターの安全が確保されます。
- GMP/VHP 準拠:製薬およびバイオテクノロジー施設での無菌移送のための EU GMP Annex 1 および VHP 除染プロトコルとシームレスに統合します。
アプリケーションシナリオ
- 化学プラント:可燃性溶剤または反応性化合物を危険区域と管理区域間で安全に移送します。
- 製薬用クリーンルーム:API (医薬品有効成分) または滅菌パッケージの GMP 準拠の移動。
- 食料生産:ISO 22000認定施設での原材料の衛生的なパススルー。
- 航空宇宙製造:粉塵のない環境で精密部品を汚染なく取り扱うことができます。
- 電子アセンブリ:マイクロチップや敏感なデバイスを粒子汚染から保護します。
よくある質問
防爆層流伝達窓は、化学プラントのような可燃性環境での安全性をどのように確保しますか?
このウィンドウは、ATEX 認定の防爆コンポーネント (電気ボックス、配管、照明) を使用して設計されており、耐火花性配線と気密シールによって発火の危険を防ぎます。層流気流 (0.35 ～ 0.75 m/s) により、危険ゾーンを清浄エリアから隔離し、揮発性化学または医薬品環境に関する IECEx およびゾーン 1/21 規格に準拠します。
GMP 準拠の精製効率はどのように検証されますか?
フロントアクセスポートを介したサードパーティの DOP テストにより、0.3μm の粒子保持率が確認され、ISO クラス 5 および EU GMP Annex 1 基準を満たしています。リアルタイムの気流監視により、無菌医薬品の移送や API の取り扱いに不可欠な、一貫した一方向の流れが保証されます。
このシステムは製薬業界や化学業界で腐食性物質を扱うことができますか?
フル 304 ステンレス鋼構造は、酸、溶剤、強力な化学薬品に耐性があります。オプションのエポキシコーティングされた内部または PTFE ガスケットにより、腐食性物質に対する耐久性が向上し、機械的/電子的インターロックにより、高リスク物質の移送中の相互汚染が防止されます。
