製品の説明

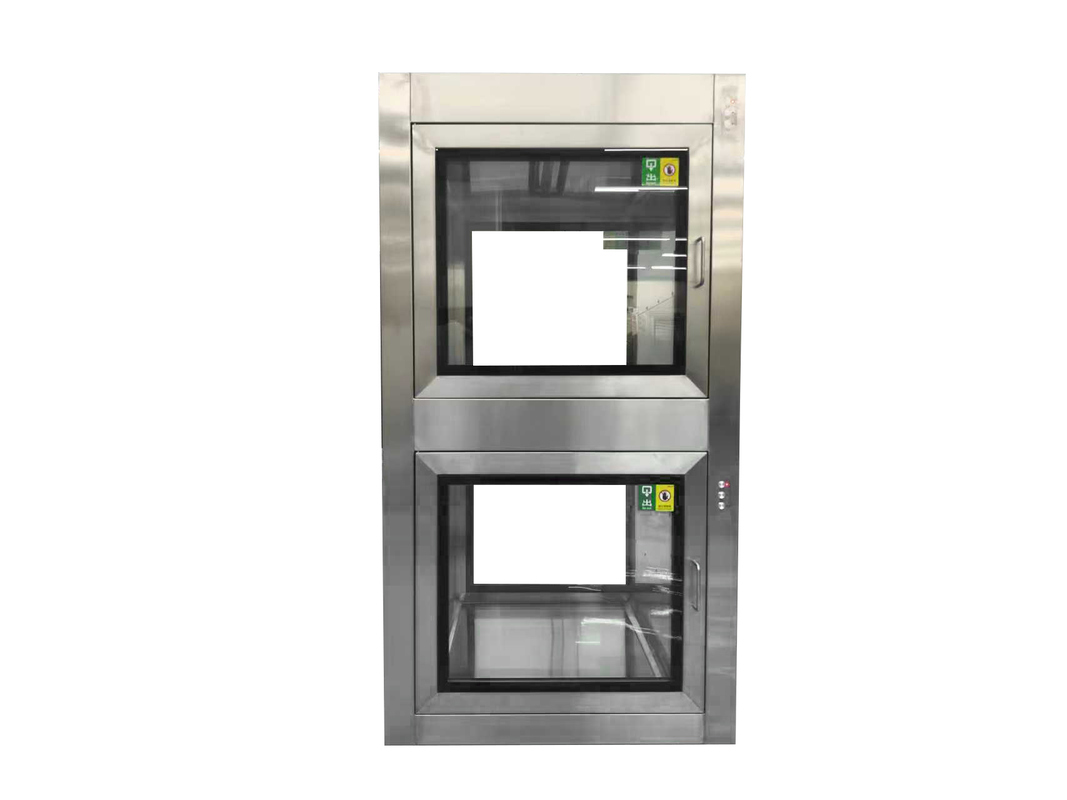

両開き電子インターロックパスボックス |クリーンルーム汚染制御ソリューション
技術仕様
| パラメータ | 仕様 |
|---|---|
| 構造 | 二層ステンレス鋼チャンバー |
| インターロックシステム | 電子センサー制御 (フェールセーフ ロジック) |
| 材料 | 304 ステンレス鋼 / 粉体塗装スチール |

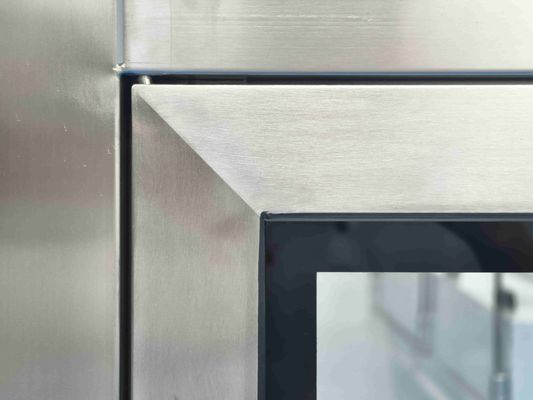

| 閲覧ウィンドウ | 二重強化ガラス（厚さ5～8mm） |
| シーリング | EPDMガスケット（ISO Class4～8対応） |

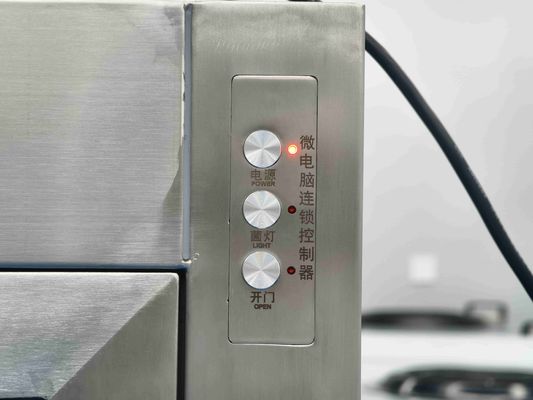

| コントロールパネル | サイクルログとアラームを備えたタッチスクリーン HMI |
| 安全性 | UV滅菌オプション・均圧ポート |
| サイズオプション | カスタマイズ可能 (例: 600×600×800mm) |
製品説明

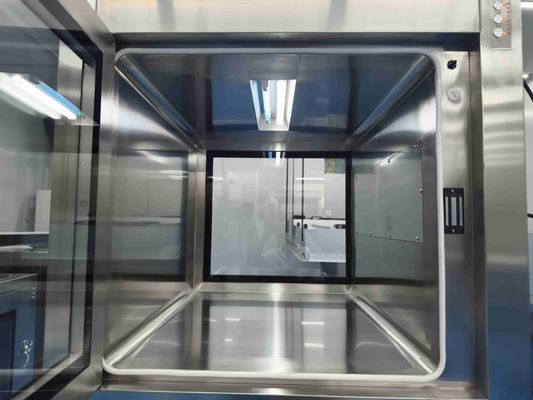

高度なデュアルチャンバーバリアテクノロジー
当社の二重ドア電子インターロック パススルーは、管理された環境間での材料の移動中に相互汚染がゼロであることを保証します。インテリジェントな電子インターロック システムは、センサー ベースの自動化によりドアが同時に開くことを防ぎ、同時に 2 つの独立したチャンバーが物理的な隔離ゾーンを作成します。
リアルタイムのステータス監視と設定可能なパージ サイクル (エア シャワー/真空/UV) を特徴としており、製薬産業やマイクロエレクトロニクスなどの重要なセクターの ISO 14644-1 準拠を維持します。シームレス溶接を備えた堅牢な 304 SS 構造により粒子トラップが排除され、直感的な HMI により監査証跡を GMP 文書にエクスポートできます。
代表的な用途
- 製薬研究所- グレード B/C クリーンルーム間のバイアルの移動
- バイオテクノロジー施設- BSL-2/3 研究室でのサンプルの移動
- 電子機器製造- 半導体工場でのウェーハハンドリング (クラス 100-1000)
- 病院- 薬局から病棟への滅菌供給品の移動
- 食料生産- HACCPゾーンへの原材料の進入
よくある質問
Q1: 二重チャンバー設計は、単一ドアのパスボックスと比較して、どのように相互汚染を防止しますか?
A: 従来のパススルーとは異なり、当社のデュアル チャンバー システムは環境間に物理的な隔離ゾーンを作成します。
- ステージ1: 外側のドアが開く → 材料が最初のチャンバーに入る → ドアが密閉される
- ステージ2: 内部センサーが清浄度を検証 → 内部ドアのロックが解除されます
- 重要な安全装置: 電子インターロックは、赤外線センサーを介してドアの重なりリスクを 2% 未満に強制します (EN 12469 に準拠)。
この順次転送プロトコルにより、浮遊粒子がブロックされます。
Q2: 薬事規制への準拠をサポートする認証は何ですか?
A: このシステムは完全なトレーサビリティを実現するように設計されています。
- GMP準拠: EU GMP Annex 1 (2022) および FDA 21 CFR Part 11 (電子記録) に従って検証可能
- 安全証明書: SIL-2 定格インターロック付き CE マーク (IEC 61508)
- 材料のトレーサビリティ: 304 SS 材料証明書と EPDM ガスケット USP クラス VI レポートが含まれています
- 監査サポート: HMI は、規制監査用に CSV エクスポートを使用して 25,000 以上のイベント ログを保存します。
Q3: 既存のクリーンルーム制御システムと統合できますか?
A: はい、柔軟な統合を提供します。
- コミュニケーション: BAS/BMS 接続用の Modbus RTU/TCP プロトコル
- オートメーション: ドアステータス/エラーのドライコンタクト信号をSCADAに送信
- カスタマイズ: 差圧監視用のオプションの圧力センサー (0-30 Pa)
- アップグレードパス: ファームウェアは将来の ISO 14644-18:2022 アップデートをサポートします。
(注: 事前設定用にクリーンルーム クラスと PLC タイプを提供します)
