詳細情報 |
|||
| 外形寸法: | W600 × D600 × H1000 (ミリメートル) | 空気シャワーのエリア: | W400 × D420 × H400 (ミリメートル) |
|---|---|---|---|
| カスタムメイド: | サポート | 証明: | ISO,CE,UL,RoHS |
| ハイライト: | 3段電動パスボックス,コンベア付きクリーンルームパスボックス,ステンレス製パスボックス |
||
製品の説明

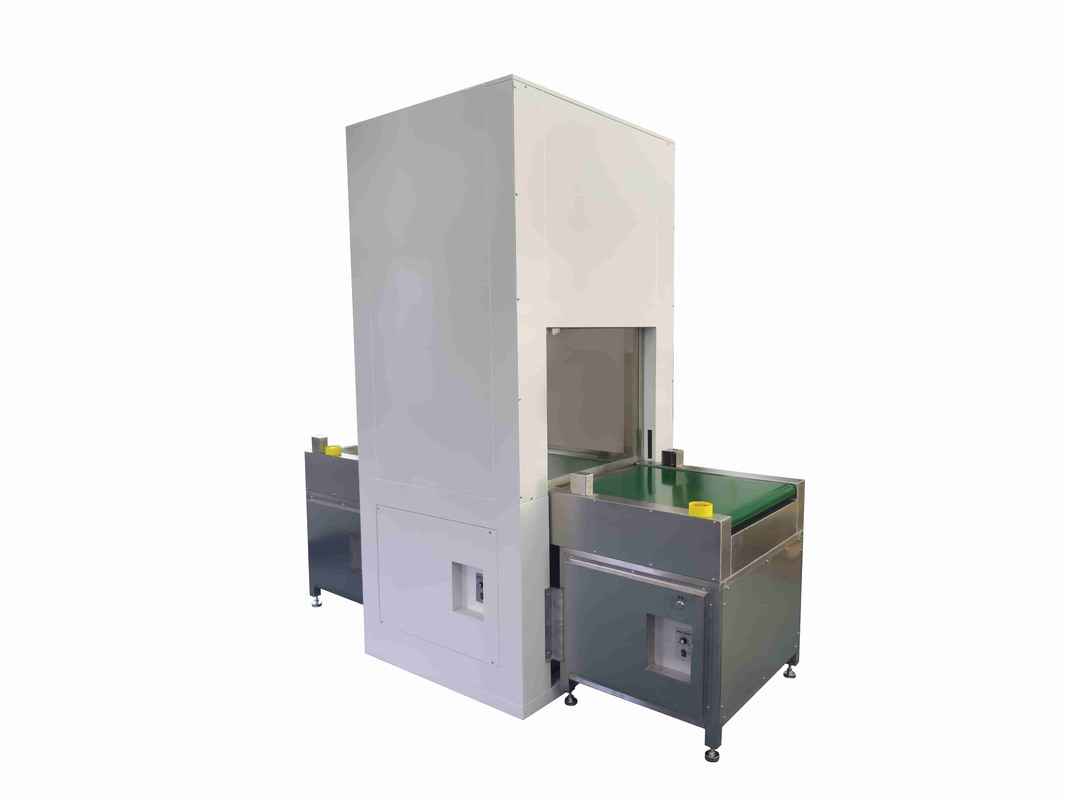

組み込みコンベヤー付きの3段式電動パスボックス
テクニカル仕様
| カテゴリー | 仕様 |
|---|---|
| モデル | AeroSeal TriFlow-TS300 について |
| 標準サイズ (W x H) | 600mm x 600mm,800mm x 800mm,1000mm x 1000mm (カスタムサイズが提供されています) |
| ドア操作 | 電動の三段垂直リフト,モーター駆動 |
| アクティベーション | 双面押すボタン,赤外線センサー,足のペダル,キースイッチ |
| インターロックシステム | メカニカルと/または電気的なロックにより,両ドアが同時に開けられない |

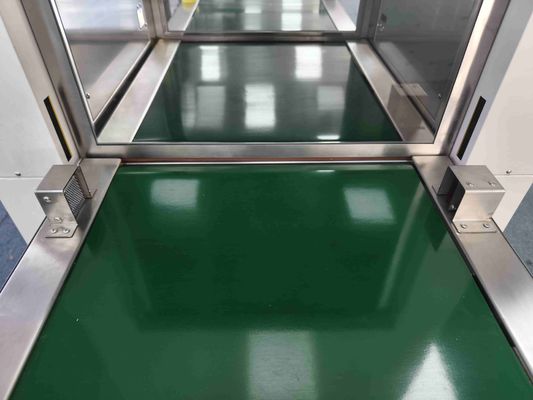

| 輸送機のタイプ | 電動ロールコンベア (標準); FDA 承認帯コンベア (オプション) |
| 輸送機の負荷容量 | 50 kg (110 lb) まで |
| 建築 材料 | 304 または 316L ステンレス スチール (仕上げ: #4 ブラシまたは電極化) |
| ビューウィンドウ | 熱破裂と凝縮防止のための二面ガラス |
| 密封 | すべてのドアとフレームのシリコンまたはEPDM密着 |
| 電源 | 110V/220V,50/60Hz (設定可能) |
| 制御インターフェース | サイクルのカウンターと診断アラートを持つIP65評価タッチスクリーンHMI |
| オプション | UV-C殺菌ランプ,HEPA/ULPAフィルターファンユニット,ラベルプリンタ統合,BMS通信ポート (Modbus,BAcnet) |
申請
この先進的な通過窓は 分離と不妊性が重要な産業にとって 極めて重要です
- 医薬品とバイオテクノロジーグレードA/B/C/Dの領域間のコンポーネントの移動
- 医療機器の製造:制御された環境で移動する部品と組み立てられた装置
- 病院薬剤師と薬剤師材料と準備されたIV袋をISOクラス5の隔離器やフードに安全に転送する.
- 食品・飲料生産衛生地帯を保ち 高いケアと低いケア環境で
- エレクトロニクス&マイクロエレクトロニクス繊細な部品の組み立て中に粒子の汚染を防止する
- 研究室:検体を隔離レベルの研究室で処理する
方法 (プロセス 流れ)
- 負荷:側Aの操作者が 内部コンベヤーに物品を配置します
- 開始するサイクルはセンサー,ボタン,ペダルによって開始されます.サイドAドアが閉まり,密封されます.
- 移転:内部コンベヤーが自動的に起動し 物を部屋の中心に移動させます
- 受け取る:コンベアが止まったら,インターロックが解き放たれ,B側にいる操作者がドアを開けて物品を回収することができます.ドアが同時に開くことはできません.
- 戻る空っぽのコンベアーはA側に戻り 次の荷物を待つために起動できます
なぜ 通過 窓 を 選ん だ の でしょ う か
- 信頼性のために設計された:産業用部品で 24時間稼働する
- カスタマイズできるソリューション:サイズや材料やオプションを 幅広い範囲でご提供しています
- グローバルコンプライアンス:cGMP,GAMP,その他の国際規制基準を満たすために設計され試験されています.
- 専門家サポート:私たちのチームは 設計と設置から 検証と保守まで 全サービスサポートを提供しています
よく 聞かれる 質問
Q: 伝統的な2段目やスイングドアと比較して 3段目のドアデザインが私たちにどんな利点をもたらすのか?
A: その通り3段の垂直リフト設計は2つの主要な利点があります.
- 優れた空間効率:ユニットの足跡の外に 絶対的な横や上空の空白が必要です狭いクリーンルームのレイアウトでは,これは非常に重要です. スイングドアのアーチやスライドドアのトラックが不適切で汚染のリスクがある場合.
- 汚染対策の強化ドアは,コンパクトで制御された動きで垂直に開閉されます.これは,スイングドアやスライドドアよりも気圧の乱れが著しく少なくなります.空気流と圧力差を乱す可能性があります部屋のISO分類を 安定して維持するのに役立ちます
Q: 統合型コンベヤーシステムは,当社の特定の製品とワークフローに合わせてカスタマイズできますか?
A: 絶対です標準モデルには ローラーコンベアが搭載されていますしかし,私たちはあなたのプロセスにシームレスな統合を保証するために,カスタマイズオプションの範囲を提供しています:
- 輸送機のタイプ:ローラー,ベルト,またはカスタムコンベアベッドさえも指定できます.
- 負荷能力:標準的な50kg以上の負荷を処理するために設計できます
- サイズ:内部室とコンベヤー幅/長さは,特定のトレイ,トート,またはコンポーネントに合うように調整できます.
- 制御統合:ユニットは,ビルディングマネジメントシステム (BMS) に統合され,またはカスタム転送サイクル (例えば,転送の間にタイム付きのUV滅菌) でプログラムできます.
Q: 隔離装置の破損を防ぐために,どのような安全と相互ロック機能がありますか?
A: その通り安全と安全性は我々の最優先事項です.AeroSeal TriFlowTMは,多層防護システムで装備されています:
- メカニカル・インターロック:物理的なシステムでは,ドアが完全に閉じて密封されるまで,扉の開きを機械的に阻止し,同時に開くことは不可能になります.
- 電気ロック:制御システムはドア位置センサーを備えて 2つ目のセキュリティ層を提供しており,操作を許可する前に正しい操作順序を確認する必要があります.
- 音声/視覚アラーム:このシステムには設定可能なアラームがあり,操作者がエラーや侵入の試み,またはドアが事前に設定された期間中に開いている場合を警告します.
- 緊急停止:簡単にアクセスできるEストップボタンは 問題が発生した場合に すべての操作を即座に停止します
