詳細情報 |
|||
| 外部寸法: | W600 × D600 × H1000 (ミリメートル) | 空気シャワーのエリア: | W400 × D420 × H400 (ミリメートル) |
|---|---|---|---|
| カスタムメイド: | サポート | 公式サイト: | www.ffu-cleanroom.com について |
| 証明: | ISO,CE,UL,RoHS | ||
製品の説明
技術仕様
| カテゴリー | 仕様 |
|---|---|

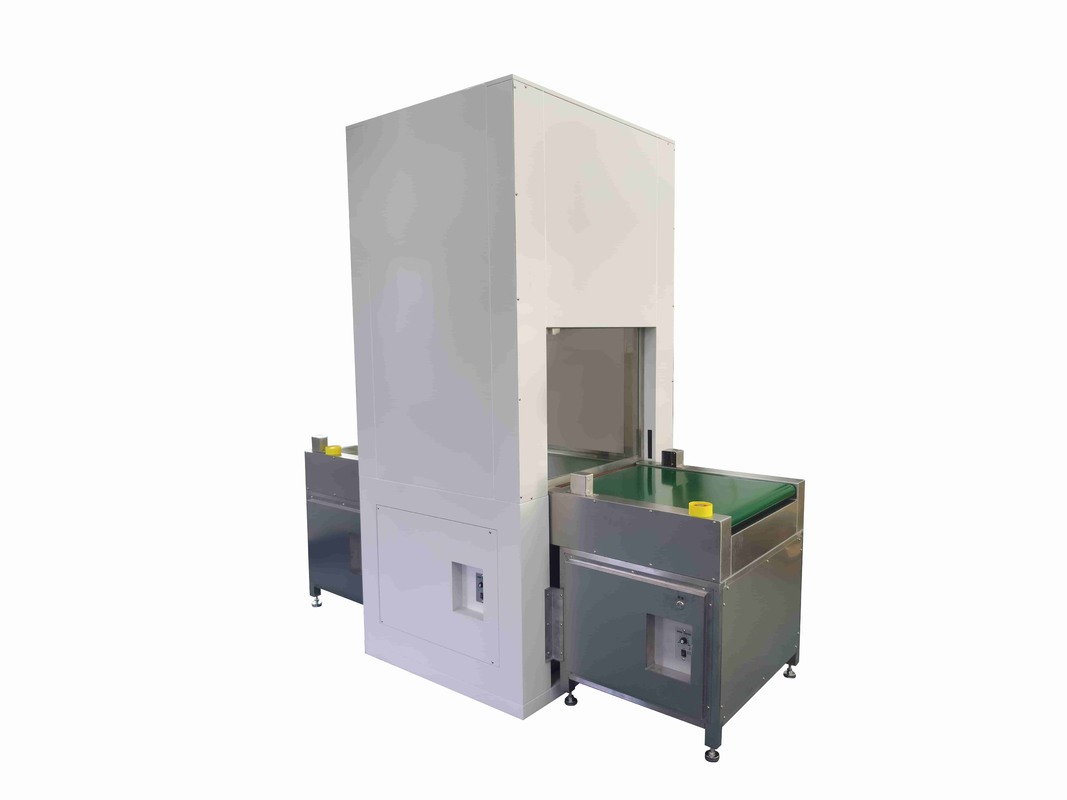

| モデル | AeroSeal TriFlow-TS300 |
| 標準サイズ（幅 x 高さ） | 600mm x 600mm、800mm x 800mm、1000mm x 1000mm（カスタムサイズも利用可能） |
| ドア操作 | 電動3段垂直リフト、モーター駆動 |
| 起動 | 両面プッシュボタン、赤外線センサー、フットペダル、またはキースイッチ |
| インターロックシステム | 機械的および/または電気的インターロックにより、両方のドアが同時に開くのを防止 |

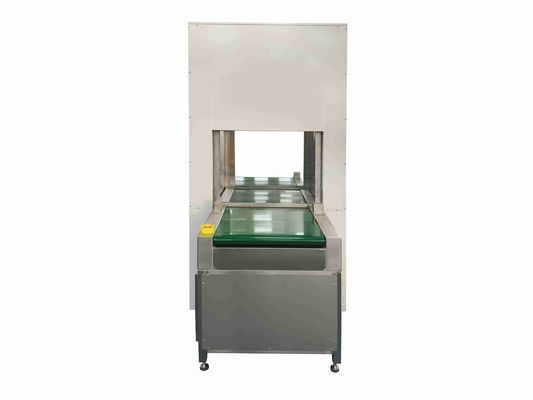

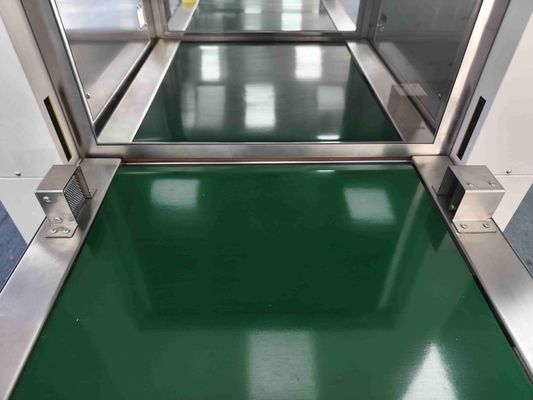

| コンベアの種類 | 電動ローラーコンベア（標準）、FDA承認ベルトコンベア（オプション） |
| コンベアの積載量 | 最大50 kg（110 lbs） |
| 構造材料 | 304または316Lステンレス鋼（仕上げ：#4ブラッシュまたは電解研磨） |
| ビューイングウィンドウ | 熱破壊と結露防止のための二重ガラス |
| シーリング | すべてのドアとフレームにシリコンまたはEPDMガスケット |
| 電源 | 110V/220V、50/60Hz（設定可能） |

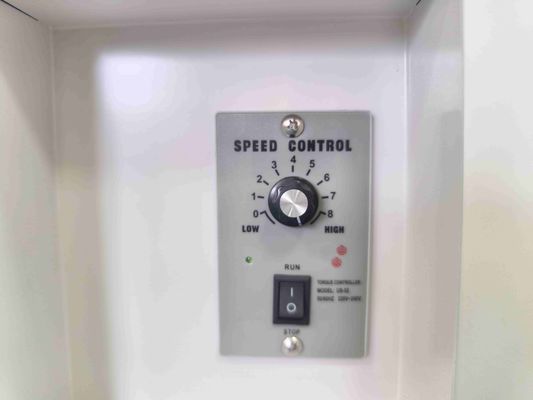

| 制御インターフェース | IP65定格タッチスクリーンHMI、サイクルカウンターと診断アラート付き |
| オプション | UV-C殺菌ランプ、HEPA/ULPAフィルターファンユニット、ラベルプリンター統合、BMS通信ポート（Modbus、BACnet） |
用途
この高度なパススルーウィンドウは、分離と無菌性が最重要となる業界で不可欠です。
-
製薬およびバイオテクノロジー： グレードA/B/C/Dエリア間のコンポーネントの移動。
-
医療機器製造： 管理された環境内での部品と組み立てられたデバイスの移動。
-
病院薬局および調剤： ISOクラス5アイソレーターまたはフードへの成分と調剤済みIVバッグの安全な移動。
-
食品および飲料製造： ハイケアおよびローケア環境での衛生ゾーンの維持。
-
電子機器およびマイクロエレクトロニクス： 高感度コンポーネントの組み立て中の粒子状物質汚染の防止。
-
研究所： 異なる封じ込めレベルのラボ間のサンプルの取り扱い。
仕組み（プロセスフロー）
-
ロード： サイドAのオペレーターが内部コンベアにアイテムを配置します。
-
開始： センサー、ボタン、またはペダルを介してサイクルが開始されます。サイドAのドアが閉まり、密閉されます。
-
転送： 内部コンベアが自動的に作動し、アイテムをチャンバーの中央に移動させます。
-
受信： コンベアが停止すると、インターロックが解除され、サイドBのオペレーターがドアを開けてアイテムを取り出すことができます。ドアは同時に開くことはできません。
-
返却： 空のコンベアは、サイドAに戻るようにトリガーされるか、次のロードを待機できます。
当社のパススルーウィンドウを選ぶ理由
-
信頼性のために設計： 24時間365日の運用に対応する工業グレードのコンポーネントで構築されています。
-
カスタマイズ可能なソリューション： お客様の正確なプロセスニーズに合わせて、幅広いサイズ、材料、オプションを提供しています。
-
グローバルコンプライアンス： cGMP、GAMP、およびその他の国際規制基準を満たすように設計およびテストされています。
-
専門家のサポート： 当社のチームは、設計と設置から、検証とメンテナンスまで、フルサービスのサポートを提供します。
