製品の説明
BFU ボトムアクセス ファン フィルター ユニット | ISO 5-9 クリーンルーム用の超大型 HEPA エアフロー システム |超低振動
BFU ボトムアクセス FFU | ISO 4-8 クリーンルーム用の超大型 HEPA エアフロー システム |工具不要のフィルター交換と超低振動
BFU ボトムアクセス FFU 1220X620X450 は、業界初の 450 mm の超奥行きシャーシを備えたクリーンルームの空気ろ過を再定義し、半導体工場、バイオテクノロジーの GMP 施設、航空宇宙のクリーンルームなど、最大限の粒子制御が必要な重要な環境向けに設計されています。
技術仕様
| パラメータ名 | 価値 |
|---|---|
| 材料 | ボックス: 亜鉛メッキアルミニウム板;ディフューザー：焼付塗装コールドプレート |
| ファンシステム | MRJHモーター+鉄製インペラ |
| 対気速度 | 0.45-0.75 m/s ±3% (3 段階の速度調整可能) |
| 定格風量 | 1500m3/h |
| 騒音レベル | 46-55 dB ±5 dB (フィルター下 1.5 m での静的テスト) |
| 電源 | 220V/50Hz、定格電力：170W-200W±5W |
| フランジ接続 | オプション D=350mm |
| 開口部サイズ | カラー鋼板：1225×625mm |
| サイズ | 1220×620×450(mm) |
| 認証 | ISO 14644-1、ISO 9001、CE |
性能比較
| パラメータ/機能 | 当社の製品 | 市場平均 | 利点 |
|---|---|---|---|
| フィルタープリーツ数 | 315プリーツ | 260プリーツ | 濾過面積が大きくなり、濾過効率とダスト保持能力が向上します。 |
| HEPAフィルター | - | - | 濾材の厚みが増すことで濾過効果と寿命が向上します |
| プリーツの高さ | 50mm | 38mm | 濾材を厚くすることで濾過性能と寿命が向上します |
| 保護メッシュブランド | 高品質9Nブランド | ジェネリックブランド | 優れたサポートと保護、構造の安定性を確保 |
| フレームの厚さ | 1.0mm | 0.7mm | より強力なフレームにより耐久性が向上し、変形のリスクが軽減されます。 |
| ポッティングプロセスと材料 | バッチあたり 50 ユニット、Fuming AB 接着剤、CNY 400k ポッティングマシンで生産 | 標準プロセス | しっかりとした均一なシールにより漏れを防ぎ、信頼性の高い濾過を保証します。 |
| 平均気流速度 | 0.8m/秒 | 0.65m/秒 | より低い抵抗でより高いエアフロー容量を実現し、システム効率を向上させます。 |
| モーター | 防水 | 非防水 | 多様な環境下での安全性と信頼性の向上 |
主な特長
- 耐久性のある構造:亜鉛メッキアルミニウムボックスと焼付塗装ディフューザーにより耐食性と長寿命を保証
- 高性能ファンシステム:頑丈な鉄製インペラを備えたMRJHモーターは、安定したエアフローと強化された耐久性を実現します。
- 正確なエアフロー制御:柔軟なクリーンルーム要件に対応する 3 段階の速度調整可能な風速 (0.45 ～ 0.75 m/s ±3%)
- 濾過：非隔壁HEPAフィルターにより優れた粒子制御を実現
- 大容量のエアフロー:定格風量 1500 m3/h により効率的なクリーンルーム換気を実現
- 底部取り外し可能なデザイン:メンテナンスとフィルター交換を簡素化
- ラージフランジの互換性:モジュール式システム統合のためのフランジ接続 (D=350mm) をサポート
- 低ノイズ:フィルターの下 1.5m で 46 ～ 55 dB (±5 dB) で動作するように設計
アプリケーションシナリオ
- 製薬、エレクトロニクス、バイオテクノロジー施設におけるクリーンルームの空気浄化
- 正確なエアフロー制御を備えた ISO 認定のろ過を必要とする製造ゾーン
- 大規模なモジュール設置 (350mm フランジ互換性) と大量の空気循環が必要な施設

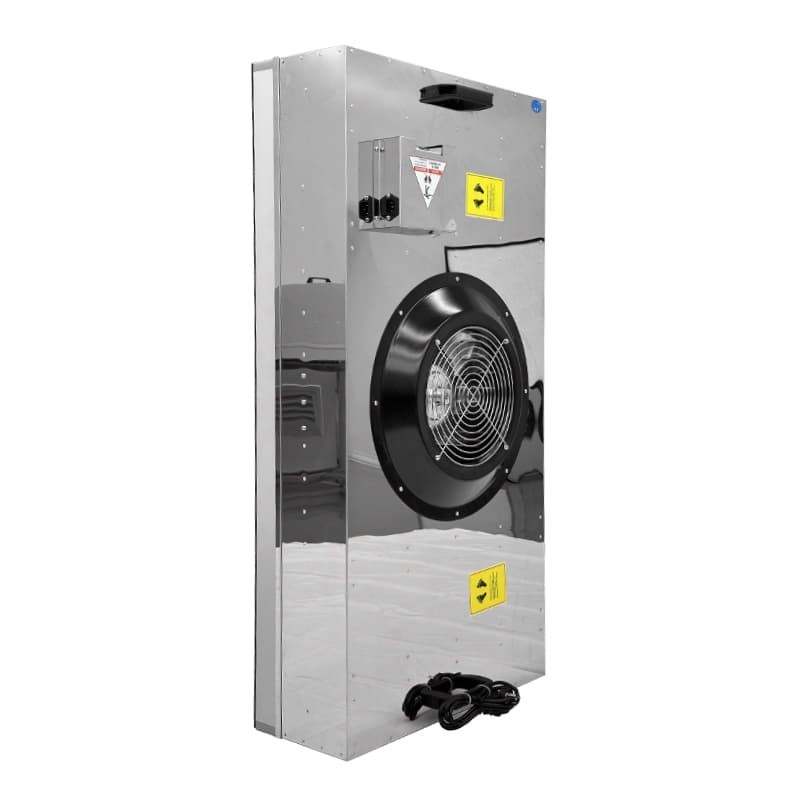

製品画像
よくある質問
Q: ISO 4 ～ 8 クリーンルームにとって特大サイズ 1220X620mm が重要なのはなぜですか?
A: 当社の BFU FFU の拡張されたカバーエリアにより、クリーンルームの天井全体にわたって 0.45m/s ±3% の気流均一性を維持しながら、必要なユニットが 35% 削減されます。この寸法は、半導体および製薬施設の標準的なクリーンルーム グリッド レイアウトに適合するように特別に設計されており、小型の FFU によって生じるカバレッジ ギャップを排除します。
Q: 工具不要のフィルター交換システムはクリーンルームの運用をどのように改善しますか?
A: 特許取得済みの磁気シール機構により、工具を使わずに 90 秒以内に HEPA/ULPA フィルターを完全に交換できます。これは従来のシステムより 8 倍の速さです。これにより、次のことが不要になります。 メンテナンス中の微粒子の放出 フィルタ交換のためのクリーンルームのダウンタイムの 85% メンテナンス後の技術者の再認定はすべて必要
Q: 貴社の超低振動システムが高度な製造に不可欠である理由は何ですか?
A: アクティブ振動キャンセル システムは、振動レベルを維持します (標準 FFU より 10 倍優れています)。これは次の場合に重要です。 EUV リソグラフィ装置 (マスクの位置ずれを防止) 電子顕微鏡 (イメージング精度を確保) 量子コンピューティング研究室 (量子ビットの安定性を維持) 当社のシステムは、圧電アクチュエータを使用して 200 倍/秒を継続的に監視および調整します。
